PUI（Perfect User Interface）完美界面
一、 概述
PUI（Perfect User Interface）完美界面由曾參與iPhone設計的歸國留學人員和具有多年工控自動化設計的工程師共同主導設計，累積多年和多行業的經驗和成果，精心為客戶打造提高產品體驗和產品競爭力的產品。PUI完美界面以追求卓越的性能效果與低廉的價格的平衡點、追求設計周期與成本的平衡點、追求彩屏顯示與專業控制的平衡點為終極目標，愿與廣大有志于提高產品競爭力的企業和工程技術人員同進退，共發展。本著“技術為根，誠信為本；共創偉業，同贏天下。”的經營理念，愿與供應商、客戶和渠道商廣交朋友，形成共創同贏的局面！

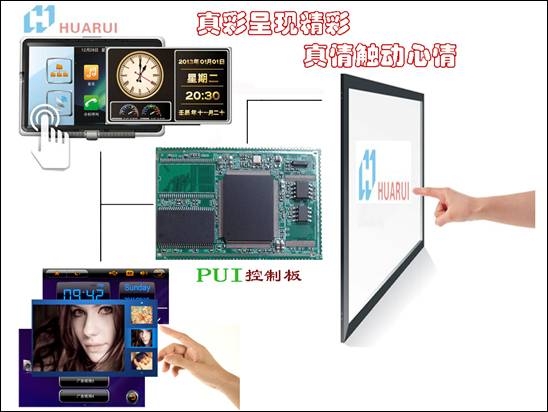

二、 應用框圖

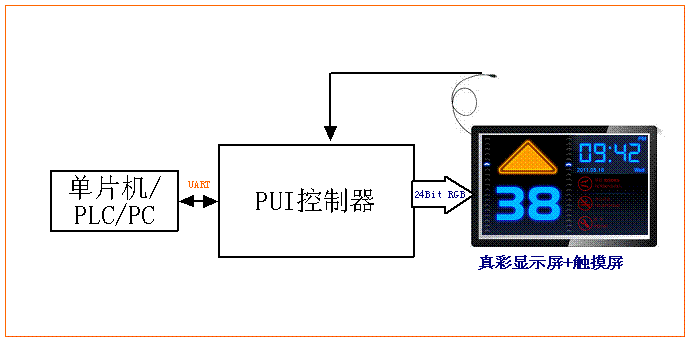

PUI完美界面可以實現PLC/PC或者單片機通過串口實現指令控制操作界面，同時獲取觸摸屏坐標信息。系統框圖如下圖所示：
三、 核心技術描述
PUI完美界面技術核心來源于目前世界上最先進的產品領域，并通過多種技術重組和融會貫通，融合了以下多種技術：
l iPhone dazzling顯示技術
l 3D UI顯示技術
l 拍照、錄像功能
l 32Bit Ultra-True-Color顯示技術
l MP3、WMA、WAV AUDIO播放技術
l 多格式視頻播放技術
l 電阻和電容觸摸屏控制技術
l 觸摸按鍵控制技術
l PC Keyboard & Mouse控制技術
l 零功耗綠色環保省電控制技術
l 多軸運動控制技術

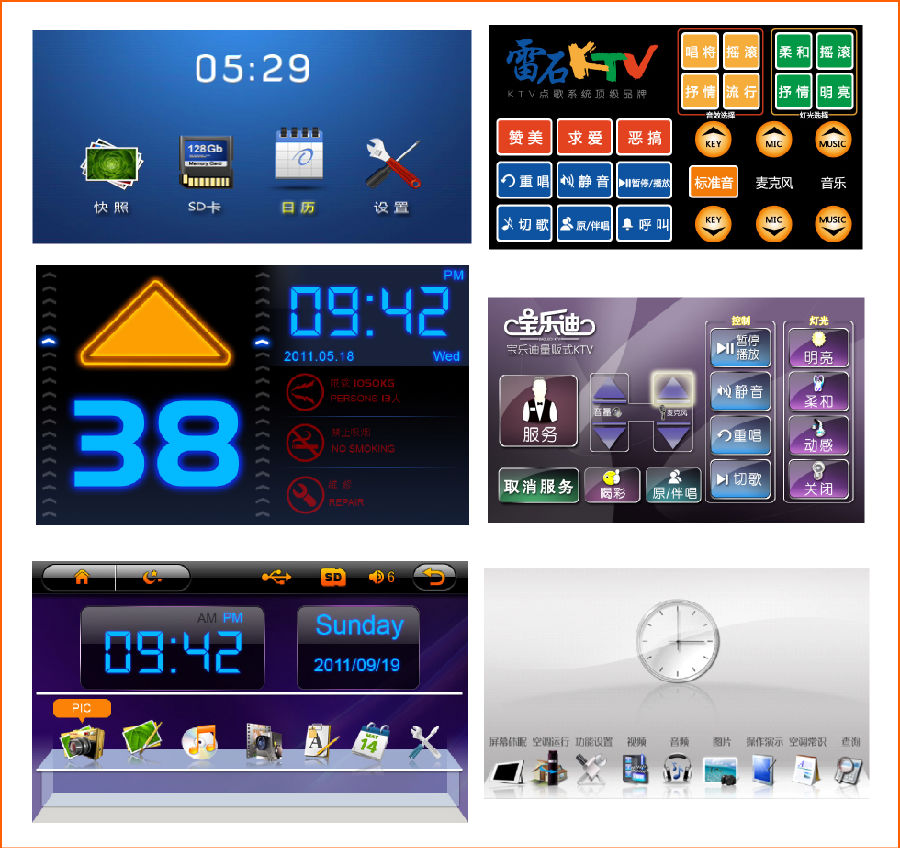

四、 應用領域
PUI完美界面自投放市場以來已經在以下領域得到應用和客戶的認可：
l 工控、儀表HMI領域
l 電梯樓層顯示領域
l 高端家電領域
l 美容和健身產品領域
l 點菜、點歌系統
l 停車收費系統
l 門控、收費系統
l 廣告系統
l 其他需要通過彩屏來提高產品性價比的領域
五、 與MCU的通信接口方式
PUI完美界面與主控有多種接口，以滿足多種應用的需要：
l LVTTL UART接口
l RS232接口
l RS485/422接口
l CAN Bus接口
l IR/ irDa接口
l 并行接口（8086）
附：串口屏指令速查表，詳細說明請參考《PUI終端指令集 V1.2.doc》
類別 | 命令碼 | 命令參數 | 說明 |
系 統 操 作 | 00 | 無 | 握手指令 |
15 | 無 | 開啟JPG動畫層，默認關閉 | |
17 | 無 | 開啟HMI真彩層，默認開啟 | |
E0 | <Baud rate> | 設置波特率，默認波特率為115200 | |
E1 | <Size> | 通過串口更新圖片資源 | |
E2 | <Size> | 通過串口更新鏡像文件 | |
E3 | <Size> | 通過串口更新字庫文件 | |
字 符 操 作 | 51 | <Mode> <Distance> <Col> <X> <Y> <String> | 16×16點陣GB2312內碼字符顯示 |
52 | 24×24點陣GB2312內碼字符顯示 | ||
53 | 32×32點陣GB2312內碼字符顯示 | ||
54 | 48×48點陣GB2312內碼字符顯示 | ||
圖 形 操 作 | 60 | <Col> <X> <Y> | 指定位置畫點 |
62 | <Mode> <X> <Y> <FrCol> <BgCol> <Data> | 自定義畫點，可用于畫虛線 | |
63 | <Mode> <X> <Y> <Col> <Len> | 畫直線 | |
64 | <Mode> <sX> <sY> <Col> <eX> <eY> | 畫斜線 | |
68 | <Mode> <X> <Y> <Col> <Rd> | 畫圓 | |
69 | <Mode> <X> <Y> <Col> <Rd> | 畫實心圓 | |
6A | <Mode> <X> <Y> <Col> <RdA> <RdB> | 畫橢圓 | |
6B | <Mode> <X> <Y> <Col> <RdA> <RdB> | 畫實心橢圓 |
6C | <Mode> <X> <Y> <Col> <Rd> <sAngel> <eAngel> | 畫扇形 | |
區 域 操 作 | 70 | <Col> | 把屏幕清成指定顏色 |
71 | <Mode> <X> <Y> <Col> <W> <H> | 把指定區域清成指定顏色 | |
72 | <Mode> <X> <Y> <W> <H> | 把指定區域反色 | |
圖 片 操 作
| 81 | <ID> <X> <Y> | 顯示本地圖片(壓縮) |
82 | <ID> <dX> <dY> <sX> <sY> <W> <H> <Mode> <Col> | 顯示本地圖片的指定區域(壓縮) | |
83 | <FID> <ID> <X> <Y> | 顯示本地圖片 | |
84 | <FID> <ID> <dX> <dY> <sX> <sY> <W> <H> <Mode> <Col> | 顯示本地圖片的指定區域 | |
85 | <FID> <ID> | 顯示本地JPG圖片 | |
86 | <FID> <ID> <X> <Y> | 顯示SD卡圖片 | |
87 | <FID> <ID> <dX> <dY> <sX> <sY> <W> <H> <Mode> <Col> | 顯示SD卡圖片的指定區域 | |
88 | <FID> <ID> | 顯示SD卡的JPG圖片組 | |
89 | <FID> <ID1> <ID2> … | 顯示本地JPG圖片 | |
8A | <FID> <ID1> <ID2> … | 顯示SD卡的JPG圖片組 | |
音 頻 操 作 | 91 | <Type> <FID> <ID1> <ID2> … | 播放本地的音樂文件 |
92 | <Type> <FID> <ID1> <ID2> … | 播放SD卡上的音樂文件 | |
93 | 無 | 暫停播放 | |
94 | 無 | 繼續播放 | |
95 | 無 | 停止播放 | |
96 | <Vol> | 設置音量 |
六、 輸出顯示終端
PUI完美界面從輸出終端分以下幾個產品線：
l 真彩TFT屏顯示模組
l VGA/HDMI/YPbPr輸出模塊
l CVBS輸出模塊
l OLED顯示模組
l LED彩屏顯示模組
l 點陣液晶顯示模組
七、 可選功能模塊和配件
l TTL-RS232模塊
l TTL-RS485模塊
l USB-UART模塊TTL
l USB-UART模塊 RS232
l SD卡
l TF卡

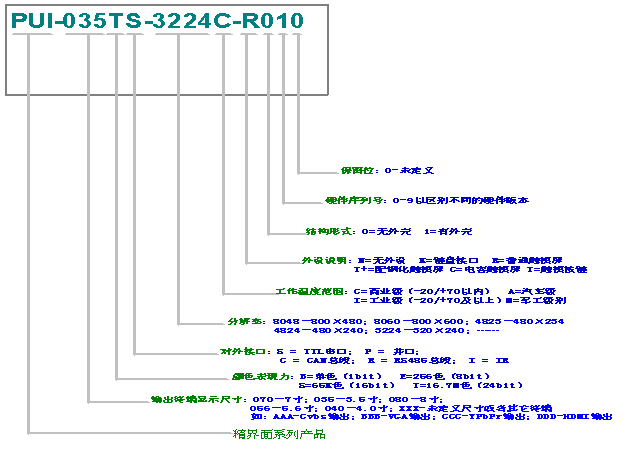

八、 產品分類與命名規則
深圳市華瑞微電子有限公司PUI產品編號規則 | ||
（以PUI-035TS-3224C-R010為例） | ||
對照說明 | PUI | HRM Perfect User Interface |
- | 分隔符 | |
035 | 035 | |
T | 顏色：B=單色（1bit） E=256色（8bit） S=65K色（16bit） T=16.7M色（24bit） | |
S | 對外接口：S = TTL串口； P = 并口； C = CAN總線； R = RS485總線； I = IR | |
- | 分隔符 | |
32 | 橫向分辨率：32=320 48=480 64=640 80=800 10=1024 12=1280 13=1366 | |
24 | 縱向分辨率：24=240 48=480 60=600 76=768 80=800 | |
C | 工作溫度范圍：C=商業級（-20/+70以內） I=工業級（-20/+70及以上）M=軍工級別 A=汽車級 | |
- | 分隔符 | |
T | 外設說明：N=無外設 K=鍵盤接口 R=普通觸摸屏 T+=配鋼化觸摸屏 C=電容觸摸屏 T=觸摸按鍵 | |
0 | 結構形式：0=無外殼 1=有外殼 2=屏帶支架 | |
1 | 硬件序列號：0-9以區別不同的硬件版本 | |
0 | 附加說明：0＝無定義 1=…… | |
備注： | ||
九、 產品選型總表
最后更新日期：2013-7-18
尺寸 | 型 號 | 分辨率 | 顏色 | 內核 | 有效視域 | 描 述 |
3.5寸 | PUI-035TS-3224C-N010 | 320*240 | 16.7M | Q1 | 70.1x52.6 | 不帶支架，不帶觸摸屏 |
3.5寸 | PUI-035TS-3224C-R110 | 320*240 | 16.7M | Q1 | 70.1x52.6 | 超薄支架，電阻觸摸屏 |
3.5寸 | PUI-035TS-3224C-N210 | 320*240 | 16.7M | Q1 | 70.1x52.6 | 一體化支架，不帶觸摸屏 |
4.0寸 | PUI-040TS-3224C-N010 | 320*240 | 16.7M | Q1 | 81.12*60.84 | 不帶支架，不帶觸摸屏 |
4.0寸 | PUI-040TS-3224C-N110 | 320*240 | 16.7M | Q1 | 81.12*60.84 | 超薄支架，不帶觸摸屏 |
4.0寸 | PUI-040TS-3224C-N210 | 320*240 | 16.7M | Q1 | 81.12*60.84 | 一體化支架，不帶觸摸屏 |
4.3寸 | PUI-043TS-4827C-N010 | 480*272 | 16.7M | Q1 | 95.0x53.9 | 不帶支架，不帶觸摸屏 |
4.3寸 | PUI-043TS-4827C-R110 | 480*272 | 16.7M | Q1 | 95.0x53.9 | 超薄支架，電阻觸摸屏 |
4.3寸 | PUI-043TS-4827C-N210 | 480*272 | 16.7M | Q1 | 95.0x53.9 | 一體化支架，不帶觸摸屏 |
5.0寸 | PUI-050TS-4827C-R010 | 480*272 | 16.7M | Q1 | 110.9x62.8 | |
5.0寸 | PUI-050TS-8048C-R110 | 800*480 | 16.7M | Q1 | 108.0x64.8 | 高清 |
5.6寸 | PUI-056TS-6448C-R010 | 640*480 | 16.7M | Q1 | 112.9x84.7 | |
7.0寸 | PUI-070TS-8048C-N010 | 800*480 | 16.7M | Q2 | 154.1x85.9 | 不帶支架，不帶觸摸屏 |
7.0寸 | PUI-070TS-8048C-R010 | 800*480 | 16.7M | Q2 | 154.1x85.9 | 超薄支架，電阻觸摸屏 |
7.0寸 | PUI-070TS-8060C-R010 | 800*600 | 16.7M | Q2 | 141.6x106.2 | |
8.0寸 | PUI-080TS-8060C-R010 | 800*600 | 16.7M | Q2 | 162.0x121.5 | |
9.7寸 | PUI-097TS-1076C-R010 | 1024*768 | 16.7M | Q2 | 196.6x147.5 | |
10.2寸 | PUI-102TS-1060C-R010 | 1024*600 | 16.7M | Q2 | 222.7x125.3 | |
10.4寸 | PUI-104TS-1060C-R010 | 1024*600 | 16.7M | Q2 | 211.2x158.4 | |
CVBS | PUI-AAANS-7248C-N010 | 720*480 | 16.7M | Q2 | —— | AV輸出，彩色OSD，接電視 |
VGA | PUI-BBBNS-1076C-N010 | 1024*768 | 16.7M | Q2 | —— | VGA輸出接電視或者顯示器 |
YPbPr | PUI-CCCNS-1272C-N010 | 720*480 | 16.7M | Q2 | —— | 色差輸出接電視 |
HDMI | PUI-DDDNS-1910C-N010 | 1024*768 | 16.7M | Q3 | —— | HDMI輸出接電視 |
