帶拍照錄像的室內機解決方案
一、方案概述和賣點
1. 提升產品性能和體驗，提升公司核心競爭力；
2. 支持與門鈴主機的多種連接方式，使用拍照模塊后可以實現拍照功能和圖片查看
功能，MP3播放功能；
3. 獨家具有3D的真彩色（1677萬色）的絢麗UI效果，內置RTC實時時鐘功能，可以
實現模擬鐘、萬年歷等高難度UI顯示效果；
4. 核心板可以支持各種數字屏、模擬屏、sRGB屏、數值TCON屏、CPU屏等，可以
在不修改外殼的情況下快速形成量產產品；
5. 核心板模塊無需增加元件可以直接支持電阻式觸摸屏;
6. 核心板高集成化，大大減少了PCB面積，減少元器件的焊接，同時降低了生產成本;
7. 全板使用進口元器件和進口高品質主控、存儲器，保證安防領域的高穩定性要求
8. 支持SD卡和U盤存儲和數據讀取
9. 可以用于獨戶型、樓宇型對講
二、硬件架構圖

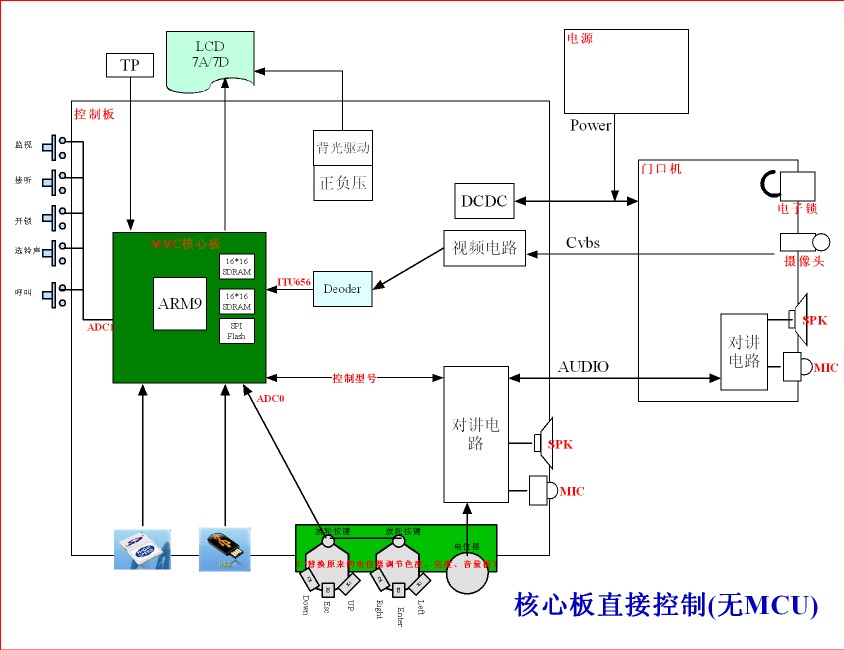

1. 不帶單片機控制——該方式可以直接使用控制板指定的IO實現整個系統控制
信號說明：
按鍵信號定義（串行按鍵）
KEY NAME | TYPE | FUNCTION DESCRIPTION | NOTE | |
1 | AD0-UP | IN | 菜單控制“上”按鍵 | |
2 | AD0-DW | IN | 菜單控制“下”按鍵 | |
3 | AD0-ESC | IN | 菜單控制“返回”按鍵，長按“監控”鍵 | |
4 | AD0-LEFT | IN | 菜單控制“左”按鍵 | |
5 | AD0-RIGHT | IN | 菜單控制“右”按鍵 | |
6 | AD0-ENT | IN | 菜單控制“確認”按鍵，長按“拍照”鍵 | |
7 | AD1-MONITOR | IN | 面板“監控”鍵，按下監控門口 | |
8 | AD1-TALK | IN | 面板“通話”鍵，按下與主機對講 | |
9 | AD1-UNLOCK | IN | 面板“開鎖”鍵，按下開鎖 | |
10 | AD1-MUSIC | IN | 面板“音樂”鍵，按下切換鈴聲 | |
11 | AD1-CALL | IN | 面板“呼叫”鍵，按下呼叫分機 |
控制信號定義
SIGNAL NAME | TYPE | FUNCTION DESCRIPTION | NOTE | |
1 | MIC-CS | OUT | 麥克風使能，通話時高有效 | |
2 | AUDIO-CS | OUT | 聲音使能，振鈴、通話、監控、選曲時高有效 | |
3 | PWR-ENABLE | OUT | 提供門口機電源，振鈴、監控、通話時高有效 | |
4 | CALL-RX | IN | 門口機/主機呼叫信號，為低時觸發振鈴和開機 | |
5 | CALL-TX | OUT | 分機呼叫信號，高有效 | |
6 | OPEN | OUT | 開鎖控制信號，高有效 | |
7 | AUDIO-OUT-R | OUT | MP3聲音右聲道輸出（模擬信號） | |
8 | AUDIO-OUT-L | OUT | MP3聲音左聲道輸出（模擬信號） |
電阻觸摸屏控制信號定義
SIGNAL NAME | TYPE | FUNCTION DESCRIPTION | NOTE | |
1 | X+ | OUT | 電阻觸摸屏X坐標正極 | |
2 | X- | OUT | 電阻觸摸屏X坐標負極 | |
3 | Y+ | OUT | 電阻觸摸屏Y坐標正極 | |
4 | Y- | IN | 電阻觸摸屏Y坐標負極 |

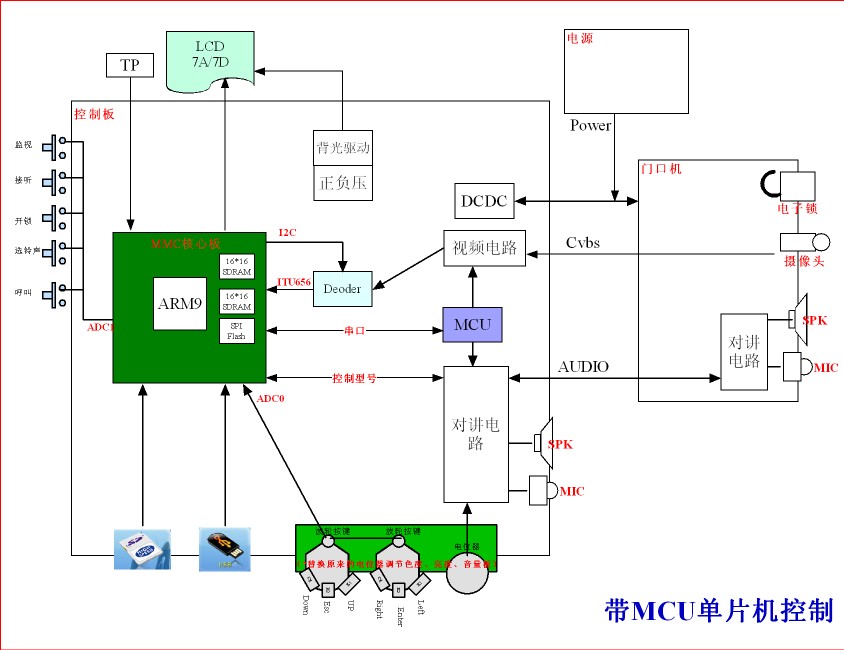

2.帶單片機控制——該方式可以通過原來的單片機實現整個系統的控制
信號說明：
通信信號定義
SIGNAL NAME | TYPE | FUNCTION DESCRIPTION | NOTE | |
1 | TXD | OUT | UART發送信號，波特率9600 | |
2 | RXD | IN | UART接收信號，波特率9600 |
按鍵信號定義（串行按鍵）
KEY NAME | TYPE | FUNCTION DESCRIPTION | NOTE | |
1 | AD0-UP | IN | 菜單控制“上”按鍵 | |
2 | AD0-DW | IN | 菜單控制“下”按鍵 | |
3 | AD0-ESC | IN | 菜單控制“返回”按鍵，長按“監控”鍵 | |
4 | AD0-LEFT | IN | 菜單控制“左”按鍵 | |
5 | AD0-RIGHT | IN | 菜單控制“右”按鍵 | |
6 | AD0-ENT | IN | 菜單控制“確認”按鍵，長按“拍照”鍵 |
電阻觸摸屏控制信號定義
SIGNAL NAME | TYPE | FUNCTION DESCRIPTION | NOTE | |
1 | X+ | OUT | 電阻觸摸屏X坐標正極 | |
2 | X- | OUT | 電阻觸摸屏X坐標負極 | |
3 | Y+ | OUT | 電阻觸摸屏Y坐標正極 | |
4 | Y- | IN | 電阻觸摸屏Y坐標負極 |
默認串口協議說明（協議可定制）：
1. 串口配置：
波特率：9600
數據位：8
停止位：1
校驗位：無
流控制：無
2. 目前定義的串口命令與說明：
1) 狀態控制
0x21：切換到視頻呼叫界面。將根據拍照設置，是否自動拍照
0x22：切換到視頻監控界面。可手動拍照，但不會自動拍照
0x23：切換到當前設置的待機界面。在視頻模式下有效。
0x24：在視頻呼叫/監控界面下，進行視頻拍照儲存。
2) 按鍵模擬
0x30~0x37：指定的命令對應上面的幾個按鍵

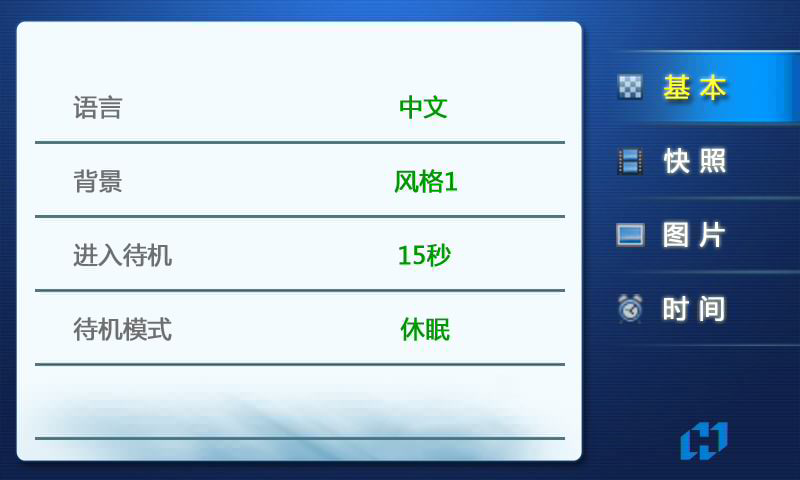

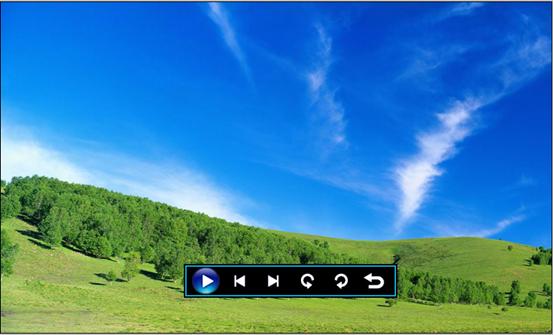

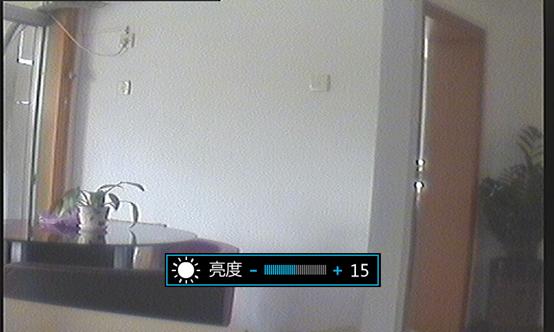

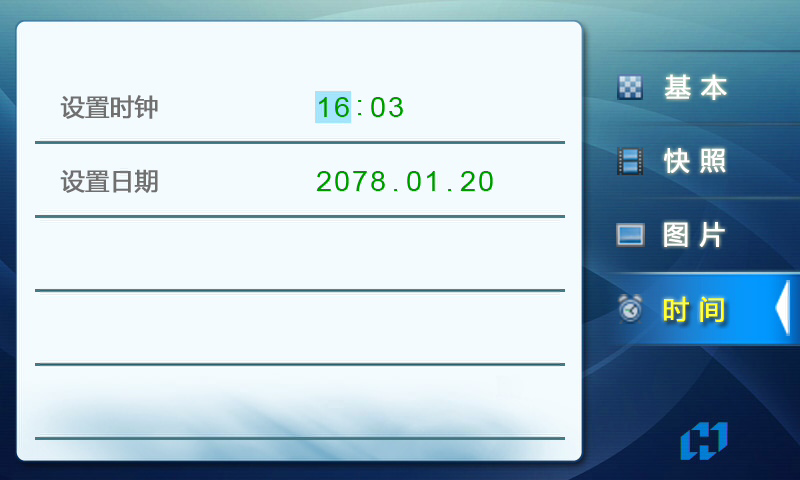

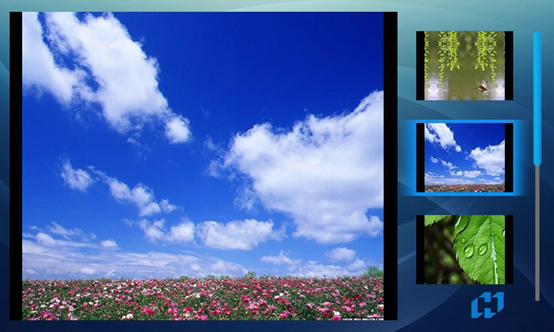

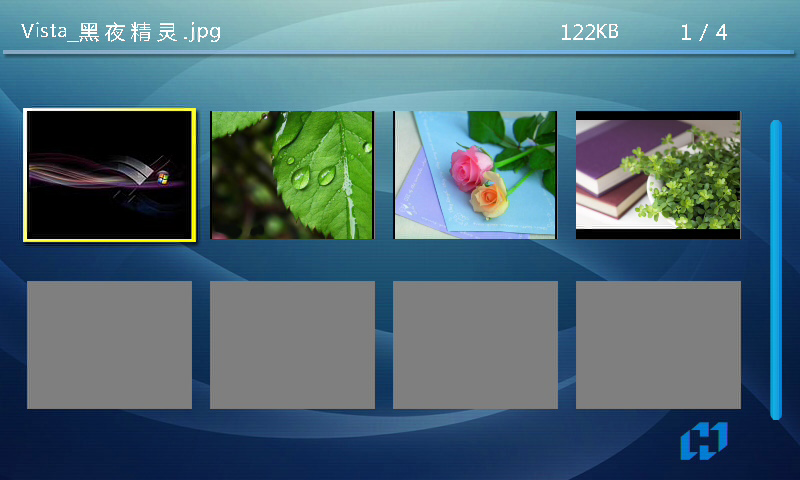

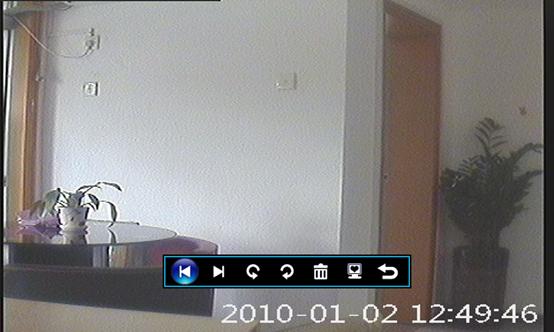

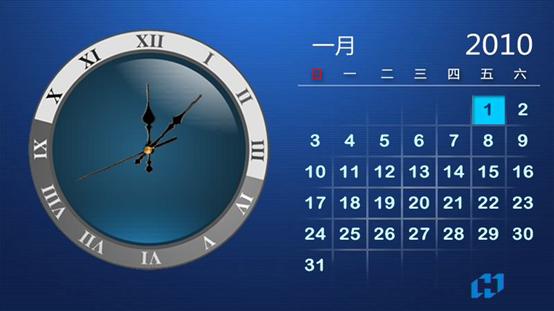

四、軟件界面效果圖
