彩色OSD疊加、字幕機解決方案

PUI-D1彩色OSD疊加系統

  PUI-D1彩色OSD疊加系統是一種可以在復合視頻圖像（如攝像機、DVD、數字機頂盒的視頻輸出信號）上疊加彩色文字或圖形的設備。

PUI-D1彩色OSD疊加系統是采用專用高性能微處理器設計的新一代低成本高性能的產品。

   彩色OSD疊加系統功能特點是隨時發布隨時顯示，支持靜止字幕、滾動左飛字幕等并可以同屏存在，可全屏幕任意設置顯示位置，支持

32*32及48*48點陣字符，文字清晰自然，以點為單位實現平滑游動（滾動字幕）；其效果已達專業彩色OSD疊加系統的水平。廠家提供通用

的發布軟件，并設有在線使用幫助，使用簡易。

功能簡介
· 支持靜止字幕、滾動字幕并可同屏存在，顯示位置可任意設置；可保存字幕信息，實現脫機工作。

· RS232及RS485接口，可實現多達255節的點機的聯網，可全局廣播，批量廣播及點播功能。

· 滾動字幕可設置滾動次數、速度、間歇定時、亮度、背景條透明、半透明、覆蓋、灰度。

· 靜止字幕可設置字符亮度、背景的透明、半透明、覆蓋、灰度、行距等。

· 2種滾動字符尺寸發布模式，可快速發布最多達2000個字符滾動信息；可追加信息，有定時功能。

· 2種靜止字符尺寸發布模式，最大可顯示近20萬有效像素，有定時功能。

· 使用大容量存儲器，內置48*48及32*32中英文點陣字庫，確保信息快速發布及快速顯示。

· 有2路視頻分配輸出，其中輸出端子OUT2在彩色OSD疊加系統斷電時具有直通功能，即輸入與輸出直接連通。

· 支持標準PAL隔行掃描或NTSC隔行掃描制式。
應用推薦

彩色OSD疊加系統廣泛應用于倒車雷達、有線電視臺、KTV賓館、酒店，醫院，健身會所等場所、電子廣告牌、電子公告牌、電子看板、工廠

車間管理看板、廣告機、工廠企業文化宣傳，生產管理，高鐵、地鐵、 商場商業廣告、公共汽車報站器、排隊機系統、收費站、小區信息發布、

視頻監控系統工業控制等各種領域…。

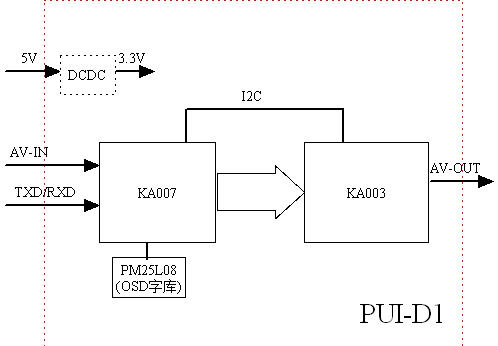

說明系統框圖
