PUI-Q2——業界最便宜的TFT液晶屏儀表方案

方案描述

倒車影像儀表模塊是利用最新的多媒體處理芯片和控制技術，動態顯示行車過程中的提示信息和車況信息，并可以顯示廠家的LOGO信息，同時具備倒車影像顯示功能。

?

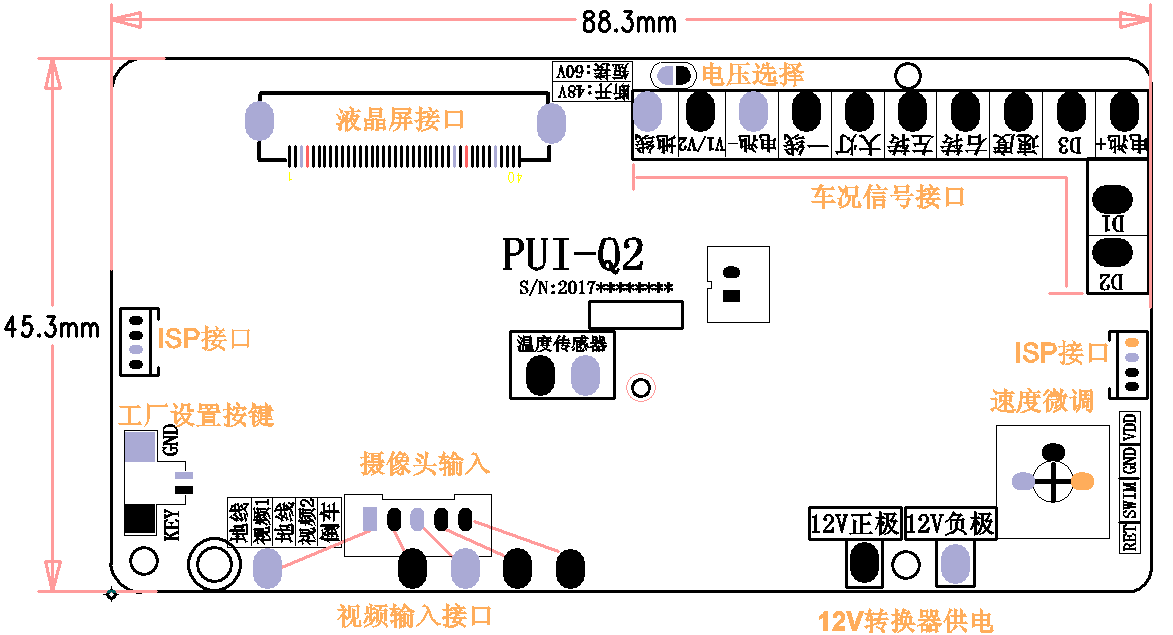

接線圖和端口說明

工作過程和原理

整個模塊將在上電時開始工作，啟動過程:首先顯示廠家LOGO信息，然后進行儀表自檢動作，自檢完

成后進入正常工作狀態，正常工作狀態下，倒車優先級最高，當?shù)管?chē)信號有效時，儀表切換到倒車影

像模式，顯示倒車的視頻信號；正常行車過程中儀表優先級最高，顯示里程累計，速度指示，電量指

示，左轉，右轉，遠光，檔位等信息。

1.速度信號輸入后，當前界面自動切換到儀表界面；

2.通過軟件設置，可以實現當車停下來時，沒有轉速信號的條件下，可以切換到外部AV輸入狀態；

3.儀表界面下，有大燈信號輸入，自動調低屏幕亮度；

4.儀表空余的地方顯示車輛使用常識的二維碼，用戶可以通過掃描二維碼訪問網站，給用戶?；

5.可以配套通用4.3寸、5寸支架，方便安裝到通用的儀表外殼上面；

6.業界最低成本TFT液晶儀表。

 ?
